Konsepsyon estriktirèl ekran vibran sikilè a te byen optimize. Ankadreman prensipal la fèt ak -wo kalite asye estriktirèl, ki gen fòs ak estabilite trè wo.
Bwat ekran an fòme pa teknoloji koupe lazè, asire dimansyon egzak pou chak eleman ak sere sere. Eksitasyon an konekte ak bwat ekran an atravè boulon ki gen gwo -fòs pou transmèt fòs eksitasyon ki estab ak serye.
May ekran an adopte yon aparèy blocage rapid, fasilite ranplasman ak antretyen. Anplis de sa, ekipman an ekipe ak yon sistèm rediksyon Vibration pwofesyonèl, efektivman izole enpak Vibration ekipman sou fondasyon an. Karakteristik estriktirèl sa yo ansanm asire operasyon ki estab ak lavi sèvis long nan ekipman an anba kondisyon lou-chaj.
Sikilè Vibration Ekran Travay Prensip
Ekran an vibre sikilè jenere yon fòs eksitasyon pwisan atravè yon eksitasyon inik, sa ki lakòz bwat ekran an fè yon mouvman sikilè estanda sou plan orizontal la.
Lè materyèl la antre nan sifas ekran an nan pò manje a, anba vibrasyon sikilè kontinyèl la, kouch materyèl la montre yon fenomèn stratifikasyon. Patikil byen vit koule nan sifas la nan may ekran an, pandan y ap patikil koryas flote anwo. Pandan pwosesis sa a, materyèl ki pi piti pase gwosè twou ekran an pase nan ekran an anba aksyon konbine gravite ak fòs santrifujeur, reyalize klasifikasyon egzak.
Sifas ekran an enstale nan yon ang enklinezon 15-20 degre asire ke materyèl la kenbe yon vitès mouvman apwopriye pandan pwosesis tès depistaj la, ki pa sèlman asire efikasite tès depistaj la, men tou evite akimilasyon materyèl.
Detay ekran sikilè vibre

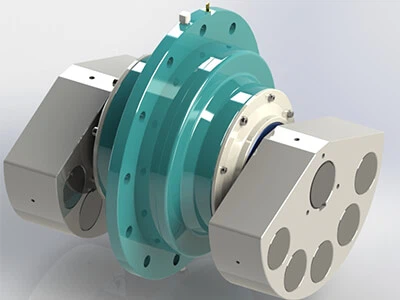

Nou adopte seri ZYQF grès -bride lubrifye- kalite eksantè vibrasyon eksantè devlope poukont pa nou. Avantaj debaz la chita nan kapasite pou ajiste anplitid travay la kontinyèlman lè w ajoute oswa diminye kantite blòk kontrepwa. Sa vle di ke ou ka jisteman matche ak entansite tès depistaj optimal selon pwopriyete materyèl diferan ak kondisyon pwodiksyon nenpòt ki lè, reyalize efikasite maksimòm.
Nou pa fè konpwomi sou eleman debaz yo. Tout BEARINGS yo chwazi nan enpòte Vibration mekanik BEARINGS espesyal nan Alman SKF / FAG asire yon lavi sèvis trè long ak ekselan fyab nan kondisyon piman bouk. Sa a bay garanti ki pi solid pou operasyon kontinyèl gwo -entansite ekipman an, siyifikativman diminye risk pou yo pa ta panse ke yo te koze pa echèk portant.
Chofè & Coupling
Konsepsyon an konbine kondwi motè fen ak transmisyon arbr inivèsèl entèmedyè. Eksitè vibrasyon an opere synchrone atravè V-senti ak senti synchrone. Konpozan transmisyon yo ekipe ak kouvèti pwoteksyon konplè, ki pa sèlman asire sekirite operasyonèl, men tou pwolonje lavi sèvis ak satisfè kondisyon règleman vitès nan diferan kondisyon travay.

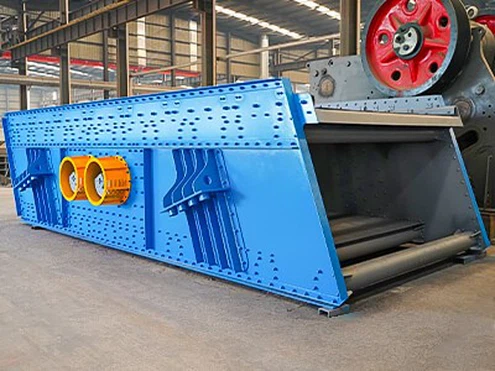

Plak Side
Li fèt ak plak veso Q245R ki ba -alyaj segondè-, ki se jisteman koupe pa lazè epi ki fòme nan yon sèl etap. Presizyon fabrikasyon an rive nan ± 0.03mm. Plak bò a konekte ak gwo -rive fòs pou ranfòse eleman yo, konplètman evite deformation ki te koze pa estrès soude, asire estabilite ak fyab nan ekipman an pandan operasyon alontèm.
Plak ekran
Dapre egzijans tès depistaj diferan, ekran vibre ka chwazi ekran trikote, plak ekran an poliyiretàn, plak ekran griyaj, elatriye plak ekran an se pa sèlman efikasite tès depistaj segondè, lavi sèvis long, men tou, fasil yo rasanble ak demont, anpil diminye tan ranplasman an.

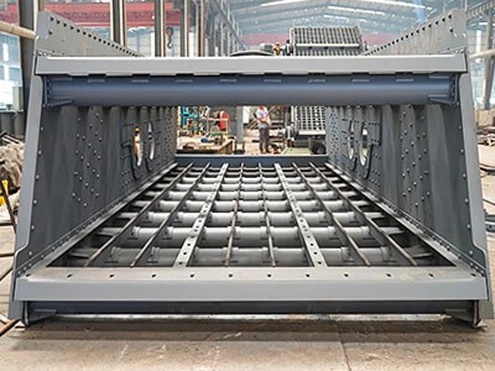

Ankadreman ekran
Ankadreman ekran an fèt pa riveting-seksyon asye bon jan kalite ak plak asye. Pati kle koneksyon yo sekirize ak boulon ki gen gwo -fòs. Erè plat la nan sipò sifas ekran an se mwens pase oswa egal a 1mm / m². Tout estrikti a sibi tretman eksplozif pou reyalize yon nivo pwòpte Sa2.5, epi li kouvri ak yon kouch pwoteksyon ki reziste -. Sa a asire yon solisyon estriktirèl nan pwoblèm nan detachman boulon.
Gwo bout bwa
Travès la fèt ak bon kalite -tiyo asye alyaj san pwoblèm, epi bride a konplètman soude ak estrès-soulaje. Plak asye ki reziste NM500 -yo ajoute nan zòn estrès kle yo. Estrikti a tout antye sibi rkwir ak machin presizyon asire segondè presizyon ak gwo fòs, siyifikativman amelyore rezistans mete ak lavi sèvis.
Prentan
Se sezon prentan an espiral te fè nan materyèl 60Si2Mn epi li sibi yon pwosesis espesyal nan fosfatasyon ak kouch poud, sa ki lakòz ekselan pèfòmans tranpaj vibrasyon ak estabilite. Prentan an gen yon lavi konsepsyon plis pase 10,000 èdtan epi li ekipe ak yon pakèt leve dedye nan tèt la pou ranplasman ak antretyen fasil ak rapid.
Karakteristik ekran vibre sikilè
01/ Segondè efikasite tès depistaj
Ekran an vibre sikilè itilize efè doub "asistans gravite + mouvman sikilè" pou fè materyèl yo glise rapidman sou sifas ekran an epi reyalize bon jan stratifikasyon, evite retansyon materyèl. Li ka trete yon pi gwo kantite materyèl pou chak inite tan. Konpare ak ekipman tès depistaj tradisyonèl yo, li ka siyifikativman amelyore efikasite tès depistaj an jeneral epi ede antrepriz diminye sik pwodiksyon an.
02/ Angle ekran fleksib
Angle ekran ekipman an ka ajiste lib nan yon seri 15 degre - 20 degre. Li ka optimize paramèt operasyon yo dapre karakteristik diferan materyèl (tankou kalkè mouye ak kolan, chabon sèk) ak kondisyon ki nan gwosè patikil tès depistaj la, asire yon efè tès depistaj ideyal nan senaryo divès kalite ak bay pi fò adaptabilite.
03/ Segondè presizyon tès depistaj
Mouvman sikilè a ka fè materyèl yo woule ak dispèse respire sou sifas ekran an, efektivman evite fenomèn nan patikil clumping ansanm, pèmèt separasyon egzak nan materyèl ki gen diferan gwosè patikil. Presizyon tès depistaj la pi wo pase ekipman tès depistaj òdinè, epi li ka satisfè kondisyon strik nan pwodiksyon estanda segondè - pou gwosè patikil materyèl yo.
04/ Ba bri
Ekran an vibre sikilè te optimize estrikti Vibration pandan konsepsyon li yo, diminye kolizyon an ak friksyon ant eleman yo. An menm tan an, li ka ekipe ak aparèy rediksyon bri. Pandan operasyon an, bri li yo pi ba anpil pase sa yo ki nan ekipman tès depistaj tradisyonèl yo, efektivman amelyore anviwònman pwodiksyon an nan atelye a, pwoteje sante a tande operatè yo, ak satisfè kondisyon ki nan pwodiksyon pwoteksyon anviwònman an.
05/ Diminye Polisyon Pousyè
Pou materyèl ki gen tandans pou pwodwi pousyè (tankou salop sèk ak chabon), ekran an vibre sikilè ka fleksib konbine avèk ekipman pou retire pousyè. Pandan pwosesis tès depistaj la, pousyè tè ka kolekte nan tan, diminye dispèsyon pousyè tè ak bese polisyon nan anviwònman lè a. Sa a ede antrepriz satisfè estanda emisyon pwoteksyon anviwònman an epi evite penalite anviwònman an.
06/ Segondè Degre nan personnalisation
Dapre bezwen pwodiksyon espesifik antrepwiz lan, diferan -sifas aswa gwosè, diferan materyèl nan filè Van (tankou mete- filè Van asye ki reziste, filè Van an poliyiretàn), ak paramèt Vibration apwopriye pou materyèl espesyal yo ka Customized. Sa a bay solisyon tès depistaj pèsonalize pou antrepriz la, matche senaryo pwodiksyon aktyèl yo.
Soumèt kondisyon ou yo epi pale ak youn nan enjenyè teknik nou yo sou pwojè ou a.
Pèfòmans ekran vibran sikilè
Devyasyon frekans ekran vibre pa depase valè espesifye nan 2.5%.
Diferans anplitid pwen simetri nan bwat ekran an sou tou de bò yo se pa plis pase 0.5mm, balanse transverse se pa plis pase 1mm.
Erè relatif nan ang direksyon vibrasyon nan de pwen simetrik pa dwe depase 1 degre.
Spring estatik konpresyon wotè erè nan de pwen simetrik apre asanble a se pa plis pase 3mm.
Ogmantasyon tanperati kote yo pote pa dwe depase 40 degre, tanperati ki pi wo a pa dwe depase 75 degre.
Nan yon mèt alantou ekipman an, bri pa -chaj la pa dwe depase 75 dB(A).

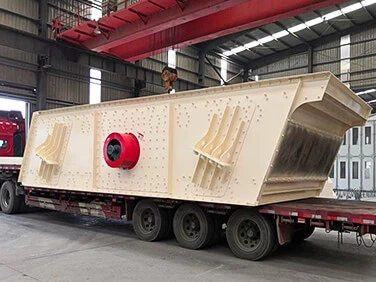

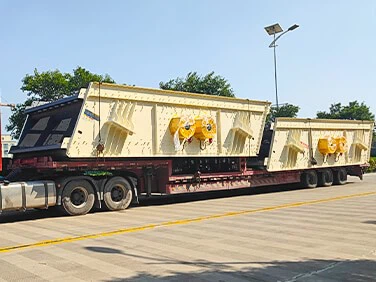

Sikilè Vibration ekran pake & Delivre
Nou konsantre sou pwodiksyon ak inovasyon nan manje, kraze, tès depistaj ak transmèt ekipman pou min twou louvri, epi nou sèvi mache a lòt bò dlo ak bon jan kalite pwodwi serye ak sistèm sèvis pafè. Jiska kounye a, pwodwi nou yo te ekspòte nan plis pase 50 peyi ak rejyon yo, ki gen ladan Larisi, Ostrali, Endonezi, Vyetnam, Kolonbi, Thailand, Latiki, Pakistan, Gine, peyi Lejip, Chili, Etazini, Brezil, Malezi, peyi Zend, Lafrik di sid, Espay, Bilgari, Lafrans, elatriye.

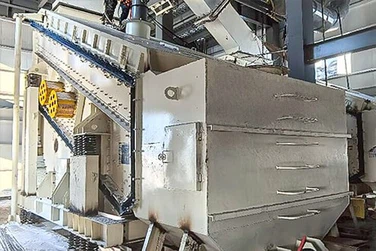

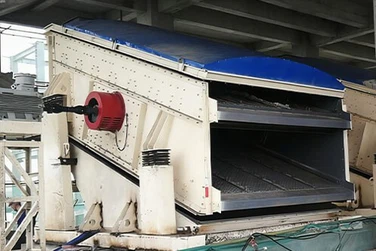

Ka sikilè ekran vibran
Sikilè ekran vibre pou total se lajman ki itilize nan separasyon wòch Quartz, ti wòch larivyè Lefrat, kalsit, dolomit, granit, bazalt, kalkè, dyabase, lò, fèblan, Titàn, ematit, fè minrè, chabon ak lòt mineral, elatriye.

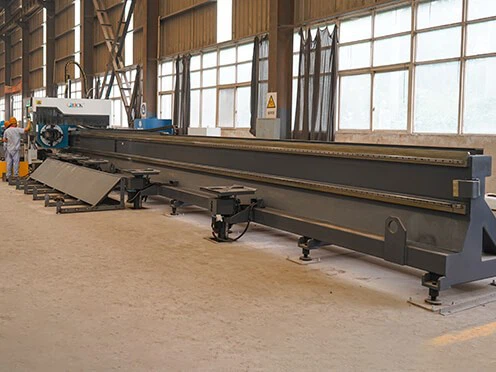

Enstalasyon Faktori
Yon bon jan kalite pwodwi mekanik, yo dwe gen ekipman zouti ekselan. Yo nan lòd yo asire presizyon li yo ak satisfè bezwen yo nan lòd gwo. Henan Excellent machin co, Ltd posede 140 ansanm nan ekipman pwofesyonèl, ki gen ladan senk -aks Portique D'-sant, CNC raz ak fraisage Sant D', Vètikal D' Sant, Vètikal CNC D' Sant, Portique D' sant, lazè Coupe machin, lazè tiyo koupe machin, soude Robottal Workstation, sant machin avanse, Length, elatriye. ekipman fabrikasyon ki gen ladan chanm flite anviwònman ak ekipman chalè Trea ak ultra gwo tretman chalè sifas yo.
Kontwòl Kalite strik
Koulye a, EXCT te konplètman pase ISO9001-2008 entènasyonal bon jan kalite sistèm sètifikasyon, sistèm bon jan kalite konplè asire w ke soti nan devlopman nan pwodwi ak konsepsyon, pwodiksyon, akizisyon ak ekipman pou lavant ak pwosesis sèvis te efikas bon jan kalite kontwole.

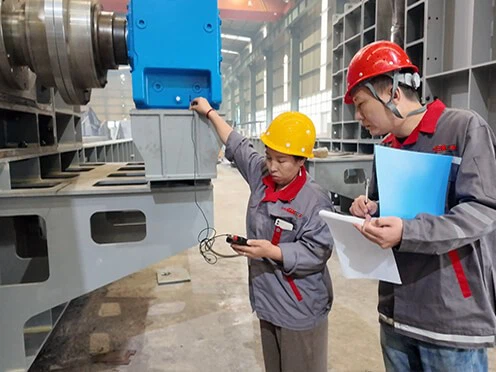

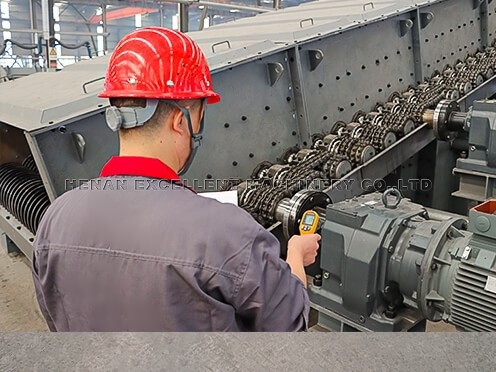

EXCT gen yon ekip enspeksyon solid ak kalifye pou asire siksè kontwòl kalite pwodwi. Depatman enspeksyon bon jan kalite a gen yon pwosesis tès strik ki kouri nan etap yo nan akizisyon matyè premyè, pwodiksyon, ak enstalasyon asire ke chak moso nan ekipman delivre bay kliyan yo kalifye.
Soumèt kondisyon ou yo epi pale ak youn nan enjenyè teknik nou yo sou pwojè ou a.
Jwenn solisyon an pwodwi ki pi apwopriye ak sitasyon pi ba gratis !!!
Espesifikasyon teknik jeneral
Ekran vibre EXCT sikilè yo Customized pou chak materyèl aplikasyon pou bay pi bon konfigirasyon an epi satisfè tout kondisyon ou yo. Pou plis konfigirasyon tanpri kontakte enjenyè teknik nou yo.
|
Modèl |
Kouch |
Zòn |
Ang |
Gwosè may (mm) |
Gwosè maksimòm manje (mm) |
Kapasite |
Frekans (rpm) |
Pouvwa |
An jeneral dimansyon (mm) |
|
YA1236 |
1 |
4.3 |
20 |
6-50 |
Mwens pase oswa egal a 200 |
75-245 |
845 |
11 |
3757*2364*2456 |
|
2YA1236 |
2 |
4.3 |
20 |
6-50 |
Mwens pase oswa egal a 200 |
75-245 |
845 |
11 |
3757*2364*2456 |
|
YA1530 |
1 |
4.5 |
20 |
6-50 |
Mwens pase oswa egal a 200 |
80-255 |
845 |
11 |
3184*2670*2280 |
|
YA1536 |
1 |
5.4 |
20 |
6-50 |
Mwens pase oswa egal a 200 |
95-310 |
845 |
11 |
3757*2670*2419 |
|
2YA1536 |
2 |
5.4 |
20 |
6-50 |
Mwens pase oswa egal a 200 |
95-310 |
845 |
15 |
3757*2715*2419 |
|
YAH1536 |
1 |
5.4 |
20 |
6-50 |
Mwens pase oswa egal a 400 |
240-660 |
755 |
11 |
3757*2670*2437 |
|
2YAH1536 |
2 |
5.4 |
20 |
6-150 |
Mwens pase oswa egal a 400 |
240-660 |
755 |
15 |
3757*2715*2437 |
|
YA1542 |
1 |
6.3 |
20 |
6-50 |
Mwens pase oswa egal a 200 |
110-360 |
845 |
11 |
4331*2670*2655 |
|
2YA1542 |
2 |
6.3 |
20 |
6-50 |
Mwens pase oswa egal a 200 |
110-360 |
845 |
15 |
4331*2715*2675 |
|
YA1548 |
1 |
7.2 |
20 |
6-50 |
Mwens pase oswa egal a 200 |
125-410 |
845 |
15 |
4904*2715*2854 |
|
2YA1548 |
2 |
7.2 |
20 |
6-50 |
Mwens pase oswa egal a 200 |
125-410 |
845 |
15 |
4904*2715*2861 |
|
YAH1548 |
1 |
7.2 |
20 |
6-150 |
Mwens pase oswa egal a 400 |
320-780 |
755 |
15 |
4904*2715*2943 |
|
2YAH1548 |
2 |
7.2 |
20 |
30-150 |
Mwens pase oswa egal a 400 |
320-780 |
755 |
15 |
4904*2715*2943 |
|
YA1836 |
1 |
6.5 |
20 |
6-50 |
Mwens pase oswa egal a 200 |
115-370 |
845 |
11 |
3757*2975*2419 |
|
2YA1836 |
2 |
6.5 |
20 |
6-50 |
Mwens pase oswa egal a 200 |
115-370 |
845 |
15 |
3757*2975*2419 |
|
YAH1836 |
1 |
6.5 |
20 |
6-50 |
Mwens pase oswa egal a 400 |
290-800 |
755 |
11 |
3757*2975*2437 |
|
2YAH1836 |
2 |
6.5 |
20 |
30-150 |
Mwens pase oswa egal a 400 |
290-800 |
755 |
15 |
3757*3020*2437 |
|
YA1842 |
1 |
7.6 |
20 |
6-50 |
Mwens pase oswa egal a 200 |
135-430 |
845 |
15 |
4331*3020*2675 |
|
2YA1842 |
2 |
7.6 |
20 |
6-50 |
Mwens pase oswa egal a 200 |
135-430 |
845 |
15 |
4331*3020*2675 |
|
YAH1842 |
1 |
7.6 |
20 |
6-50 |
Mwens pase oswa egal a 400 |
340-900 |
755 |
15 |
4331*3020*2700 |
|
2YAH1842 |
2 |
7.6 |
20 |
6-150 |
Mwens pase oswa egal a 400 |
340-900 |
755 |
15 |
4331*3020*2700 |
|
YA1848 |
1 |
8.6 |
20 |
6-50 |
Mwens pase oswa egal a 200 |
150-490 |
845 |
15 |
4904*3020*2861 |
|
2YA1848 |
2 |
8.6 |
20 |
6-50 |
Mwens pase oswa egal a 200 |
150-490 |
845 |
15 |
4904*3020*2861 |
|
YAH1848 |
1 |
8.6 |
20 |
30-150 |
Mwens pase oswa egal a 200 |
385-1000 |
755 |
15 |
4904*3020*2943 |
|
2YAH1848 |
2 |
8.6 |
20 |
6-150 |
Mwens pase oswa egal a 400 |
385-1000 |
755 |
15 |
4904*3020*2943 |
|
YA2148 |
1 |
10 |
20 |
6-50 |
Mwens pase oswa egal a 200 |
175-570 |
748 |
18.5 |
4945*3423*3515 |
|
2YA2148 |
2 |
10 |
20 |
6-50 |
Mwens pase oswa egal a 200 |
175-570 |
748 |
22 |
4945*3463*3515 |
|
YAH2148 |
1 |
10 |
20 |
30-150 |
Mwens pase oswa egal a 400 |
445-1200 |
708 |
18.5 |
4945*3423*3501 |
|
2YAH2148 |
2 |
10 |
20 |
6-150 |
Mwens pase oswa egal a 400 |
445-1200 |
708 |
22 |
6092*3463*3501 |
|
YA2160 |
1 |
12.6 |
20 |
6-50 |
Mwens pase oswa egal a 200 |
220-715 |
748 |
18.5 |
6092*3423*3674 |
|
2YA2160 |
2 |
12.6 |
20 |
6-50 |
Mwens pase oswa egal a 200 |
220-715 |
748 |
22 |
6092*3463*3674 |
|
YAH2160 |
1 |
12.6 |
20 |
30-150 |
Mwens pase oswa egal a 400 |
565-1400 |
708 |
30 |
6116*3619*3849 |
|
2YAH2160 |
2 |
12.6 |
20 |
6-150 |
Mwens pase oswa egal a 400 |
565-1400 |
708 |
30 |
6116*3619*3849 |
|
YA2448 |
1 |
11.5 |
20 |
6-50 |
Mwens pase oswa egal a 200 |
200-650 |
748 |
18.5 |
4945*3728*3473 |
|
YAH2448 |
1 |
11.5 |
20 |
30-150 |
Mwens pase oswa egal a 400 |
515-1300 |
708 |
30 |
4970*3925*3638 |
|
2YAH2448 |
2 |
11.5 |
20 |
30-150 |
Mwens pase oswa egal a 400 |
515-1300 |
708 |
30 |
4970*3925*3638 |
|
YA2460 |
1 |
14.4 |
20 |
6-50 |
Mwens pase oswa egal a 200 |
250-810 |
748 |
30 |
6091*3925*3850 |
|
2YA2460 |
2 |
14.4 |
20 |
6-50 |
Mwens pase oswa egal a 200 |
250-810 |
748 |
30 |
6091*3925*3850 |
|
YAH2460 |
1 |
14.4 |
20 |
30-150 |
Mwens pase oswa egal a 400 |
645-1500 |
708 |
30 |
6091*3925*3846 |
|
2YAH2460 |
2 |
14.4 |
20 |
30-150 |
Mwens pase oswa egal a 400 |
645-1500 |
708 |
30 |
6091*3925*3846 |
Enstriksyon Seleksyon
1.Materyèl pou tcheke: ______(Nou pral apresye si ou ka ban nou foto sou plas-pou materyèl la)
2.Handling kapasite:______t/h
3.Bulk Dansite: ______t/m3
4.Max. gwosè granule nan materyèl la manje: ______mm
5. Nimewo kouch: ______
6.Mesh gwosè chak kouch: ______mm
7.Particle distribisyon pousantaj:______
tanpri tcheke egzanp sa a pou ede w konprann li:
Si nimewo kouch la se de, gwosè may nan chak kouch se 8 mm ak 3 mm, Lè sa a, ou pral jwenn 3 kalite pwodwi: X, Y ak Z. X Pi gwo pase oswa egal a 8 mm; 3mm Mwens pase oswa egal a Y < 8 mm; Z<3mm.
Nou vle konfime enfòmasyon sa yo:
a. Pousantaj X nan tout materyèl la:______%;
b. Pousantaj Y nan tout materyèl la:______%;
c. Pousantaj Z nan tout materyèl la:______%;
8.Ki ekipman yo itilize pou nouri materyèl la nan ekran an vibran sikilè:______
9. Ki ekipman yo itilize pou dechaje materyèl ki soti nan ekran an vibran sikilè: ______
10.K ap travay ekipman pou pouvwa: ______V ______HZ
11.Èske ekran an vibran sikilè travay poukont ou oswa ak lòt ekipman pou fòme yon sistèm? Si w ap fòme yon sistèm, èske w gen yon konsepsyon preliminè oswa yon trase trase men-? Si genyen, Tanpri voye li bay enjenyè nou an pou referans.
12.Kantite obligatwa:______
Sèvis ekran sikilè vibran
Rapò sou posibilite pwojè
Konsepsyon sit ak planifikasyon
Seleksyon Modèl ak Pwopozisyon
Kalkil seleksyon modèl
Modèl 3D ak desen
Konsepsyon sivil
Enstalasyon ak komisyonin
Dyagnostik Remote
Sèvis fòmasyon
Orè antretyen
